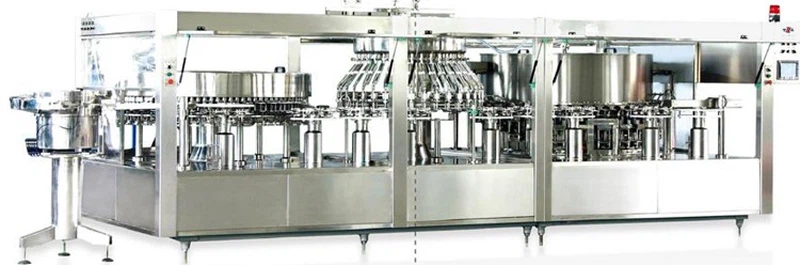

Máy rửa-nạp-đóng chai nhựa

Dòng sản phẩm liên kết này có ba vùng làm việc là rửa chai, chiết rót và hàn nhiệt, có thể tự động hoàn thành các quy trình rửa bằng khí ion (chiết rót nitơ trước khi chiết rót), chiết rót định lượng (chiết rót nitơ sau khi chiết rót), quản lý nắp, phân phối nắp, gia nhiệt, hàn nắp, v.v. Chủ yếu phù hợp để sản xuất dịch truyền lớn trong chai nhựa y tế (chai BOPP hoặc chai mềm không có túi không phải chai) của các công ty dược phẩm khô.

Ba trạm rửa chai, chiết rót và đóng nắp được tích hợp trong một. Cấu trúc nhỏ gọn. Bao phủ một diện tích nhỏ.

Bộ điều khiển kẹp chặt cổ chai và định vị vị trí chuyển giao, không bao giờ làm xước thân chai và đáy chai. Điều chỉnh thông số kỹ thuật cực kỳ tiện lợi. Chỉ cần điều chỉnh chiều cao một chút, không cần thay thế các bộ phận thông số kỹ thuật.

Thiết bị nạp chai khí nén độc đáo giải quyết hoàn hảo vấn đề kết nối với máy thổi chai.

Máy sử dụng phương pháp rửa chai chân không và khí ion hóa độc đáo. Máy giúp tiết kiệm đáng kể điện năng tiêu thụ và đảm bảo độ sạch khi rửa chai.

Van màng khí nén (hoặc van kẹp khí nén) được sử dụng để kiểm soát thời gian chiết rót nhằm đảm bảo đo lường chính xác, không có chai và không chiết rót, đồng thời có thể vệ sinh và khử trùng trực tuyến.

Công nghệ hàn nắp nóng chảy độc đáo, nhiệt độ gia nhiệt của nắp và chai 13 có thể được kiểm soát và điều chỉnh. Sự căn chỉnh chính xác. Lực đồng đều, đảm bảo chất lượng đáng tin cậy sau khi hàn kín.

Máy có chức năng kiểm soát tự động như kiểm tra thiếu chai không có nắp, không có chai hoặc không có nắp khi không đun nóng.

Liên kết rửa và đóng lọ cho chai nhựa mềm truyền dịch lớn là máy đóng gói kết hợp ba trạm rửa, chiết rót và đóng nắp trong quá trình sản xuất chai nhựa truyền dịch lớn. Ba trạm rửa, chiết rót và niêm phong đều thuộc loại quay chính, và bộ phận niêm phong được niêm phong bằng nắp hàn nóng chảy. Toàn bộ máy sử dụng một bộ điều khiển để kẹp cổ chai và định vị và bàn giao, để không làm xước thân chai và đáy chai, không chỉ cải thiện hiệu quả sản xuất mà còn đảm bảo chất lượng sản xuất truyền dịch.

Bộ phận rửa khí: Các chai nhựa đạt tiêu chuẩn ra khỏi máy thổi chai được vận chuyển đến bộ phận thao tác trong bộ phận rửa chai thông qua bộ phận thao tác trên xích truyền động. Sau khi kẹp chặt cổ chai, chai nhựa được lật 1800 sao cho miệng chai hướng xuống dưới để rửa chai. Kim phun rửa chai được trang bị một thiết bị tạo ion độc lập. Kim phun được đưa vào chai dưới sự hướng dẫn của cam nâng và miệng chai được bịt kín. Các ion được tạo ra ở đầu kim phun được thổi vào chai bằng khí nén sạch để loại bỏ tĩnh điện trong chai. Đồng thời, các hạt nhựa và các mảnh vụn khác trong chai đã loại bỏ tĩnh điện được thổi để làm cho chúng nổi trong không gian trong chai. Thiết bị chân không được cấu hình ở phía dưới kim phun sẽ hút các hạt và mảnh vụn lơ lửng trong không gian vào bình chứa kín. Kim phun bắt đầu từ khi được đưa vào chai. Tiếp tục theo dõi chuyển động đồng bộ của chai nhựa cho đến khi nó rời khỏi chai nhựa, đảm bảo rằng chai nhựa có đủ thời gian làm sạch. Sau khi kim phun rời khỏi chai, bộ phận thao tác sẽ lật ngược chai nhựa 1800 sao cho miệng chai hướng lên trên và được vận chuyển đến vị trí chiết rót.

Bộ phận chiết rót: Chai nhựa đã được rửa sạch bằng khí được đưa từ bộ phận thao tác đến bộ phận chiết rót, vòi chiết rót sẽ theo dõi quá trình chiết rót của chai nhựa. Phần trên của vị trí chiết rót được trang bị một bể phân phối chất lỏng. Chất lỏng từ bể chứa cao trong xưởng chảy vào bể thông qua van điện từ ở phía trên của bể phân phối. Sau khi đạt đến độ cao mực chất lỏng đã đặt, máy chủ bắt đầu vận hành để thực hiện quy trình chiết rót. Đo lường chiết rót (phương pháp đo lường là đo thời gian cân bằng áp suất) được điều khiển bởi một cam cơ học và một bộ điều khiển, và thời gian chiết rót* của mỗi đầu chiết rót là như nhau, để đảm bảo phép đo nhất quán. Cam đo lường cơ học bao gồm hai lớp trên và dưới, lớp trên có thể di chuyển, có thể xoay và di chuyển quanh tâm và có thể di chuyển đến vị trí phù hợp theo kích thước của thể tích chiết rót. Trong điều kiện bình thường, chất lỏng đi vào bể từ bể cao bằng tổng lượng chất lỏng chảy vào từng chai trong bể và mức chất lỏng trong bể sẽ không bao giờ thay đổi. Khi phần dưới của vòi chiết rót thiếu chai, van điện từ lắp ở phần trên của vòi sẽ đóng lại để cắt thuốc dạng lỏng và thực hiện chức năng không có chai và không chiết rót. Vì không có chai và không chiết rót nên chất lỏng chảy vào bể lớn hơn chất lỏng chảy vào chai trong bể, khiến mực chất lỏng trong bể tăng lên. Khi đạt đến một vị trí nhất định (vị trí này quá cao sẽ ảnh hưởng đến độ chính xác của phép đo), thiết bị kiểm soát mức chất lỏng được lắp ở bên hông bồn sẽ đưa ra lệnh cho van điện từ ở phần trên của bồn tự động đóng lại. Đợi mức chất lỏng giảm xuống độ cao đã cài đặt trước khi tự động bật. Do đó đảm bảo quá trình nạp diễn ra hiệu quả.

Phần nắp hàn: Phần này chủ yếu được sử dụng để hàn kín nắp hàn của bình truyền sau khi đổ đầy chất lỏng thuốc Đông y trong quy trình sản xuất dịch truyền của chai nhựa. Sử dụng tấm gia nhiệt hai lớp để hàn kín nắp hàn nóng chảy không tiếp xúc. Chai sau khi đổ đầy được đưa qua cơ cấu đầu ra của chai, các bộ phận chuyển giao và nắp hàn vào cơ cấu chai để vào vị trí nắp hàn. Bộ điều khiển kẹp chặt cổ chai, đồng thời, nắp chai được phân loại bằng xô nắp và cung cấp cho đường dẫn nắp. Khi lỗ mở quang điện của chai tại cơ cấu cấp chai tạo ra chai, xi lanh chặn ở cuối đường dẫn nắp được đẩy ra, nắp chai đi vào cơ cấu lấy nắp về phía trước và tấm quay số nắp kéo nắp chai ra. Khi chạy đến ngã ba, đầu lấy nắp đi xuống dọc theo đường cong cam để giữ nắp chai. Gần như cùng lúc với xi lanh chặn được phóng ra, xi lanh đẩy của cơ cấu gia nhiệt được phóng ra. Cơ chế gia nhiệt làm nóng và làm tan chảy nắp chai và mặt cuối của miệng chai thành dạng sệt cùng một lúc, sau đó lấy nắp và sau đó theo đường cong cam xuống dưới. Nắp và miệng chai được ép lại với nhau và hàn lại với nhau. Trước khi ép, theo yêu cầu của quy trình sản xuất thực tế, cơ chế xả có thể được điều chỉnh để xả lượng không khí thích hợp trong chai và sau đó thực hiện ép và hàn để đảm bảo chất lượng của các quy trình tiếp theo. Sau đó, đầu nắp được tháo ra ngược dòng dọc theo đường cong cam và chai sau khi hàn nắp được đưa vào đường ra chai thông qua cơ chế ra chai và đi vào quy trình tiếp theo.

1. Cấu trúc nhỏ gọn, lắp đặt đơn giản, vận hành đơn giản, mức độ tự động hóa cao, ít người vận hành và hiệu quả sản xuất cao. Chiều dài của dây chuyền sản xuất được rút ngắn đáng kể, tiết kiệm không gian.

2. Phù hợp với cả chai nhựa BOPP truyền dịch thông thường và túi mềm thẳng đứng.

3. Do sử dụng bộ điều khiển để kẹp cổ chai và định vị vị trí bàn giao nên thân chai và đáy chai sẽ không bao giờ bị trầy xước, việc điều chỉnh thông số kỹ thuật cực kỳ tiện lợi. Có thể điều chỉnh độ cao nhẹ khi thay đổi thông số kỹ thuật và không cần phải thay thế thông số kỹ thuật.

4. Áp dụng phương pháp rửa chai bằng khí ion hóa và chân không độc đáo, giúp tiết kiệm đáng kể mức tiêu thụ năng lượng và đảm bảo độ sạch khi rửa chai.

5. Hệ thống hàn nắp sử dụng tấm gia nhiệt hai lớp trên và dưới, nhiệt độ gia nhiệt được kiểm soát riêng biệt để đáp ứng các yêu cầu nhiệt độ khác nhau của miệng chai và nắp chai khi nấu chảy và hàn kín, đồng thời sử dụng bộ điều khiển có thể điều chỉnh để kẹp và định vị cổ chai. Đầu nắp độc đáo nắm chặt nắp và căn chỉnh chính xác. Diện tích hỗ trợ khi nấu chảy và hàn kín miệng chai lớn, lực đồng đều, độ cứng tốt và vị trí *,* giảm thiểu khả năng "không thẳng hàng" khi nắp hàn đang nấu chảy và hàn kín, chất lượng sau khi hàn kín được đảm bảo đáng tin cậy.

6. Có thể kéo dài và lựa chọn thời gian gia nhiệt và ép để đáp ứng yêu cầu về tốc độ sản xuất khác nhau. Đặc biệt, không yêu cầu về tính đồng nhất của công suất gia nhiệt của từng tấm gia nhiệt, chất lượng niêm phong có thể dễ dàng đảm bảo.

7. Độ biến dạng của tấm gia nhiệt nhỏ sau khi gia nhiệt, có thể điều chỉnh chiều cao lắp đặt của tấm gia nhiệt tùy theo nhu cầu, có thể dễ dàng đảm bảo *khoảng cách nhỏ giữa miệng chai và nắp chai, đồng thời cải thiện hiệu suất nhiệt.

8. Thiết bị sấy khô miệng chai được thiết lập trước khi hàn nắp để tạo điều kiện thuận lợi cho việc hàn nắp và có thiết bị xả khí trong chai khi hàn nắp và có thể điều chỉnh lượng khí xả.

9. Mức độ tự động hóa cao. Có chức năng tách chai không có nắp, không có chai hoặc không có nắp mà không cần gia nhiệt.

10. Có thể thực hiện chức năng vệ sinh và khử trùng trực tuyến, hoàn toàn tuân thủ các yêu cầu của GMP.
